1.1.2 比 例

GB/T 10609.1—1993规定了绘图比例及其标注方法，适用于技术图样及有关技术文件，引用GB/T 13361—1993技术制图通用术语。

1．术语

（1）比例：图中图形与其实物相应要素的线性尺寸之比；

（2）原值比例；

（3）放大比例；

（4）缩小比例。

2．比例系列

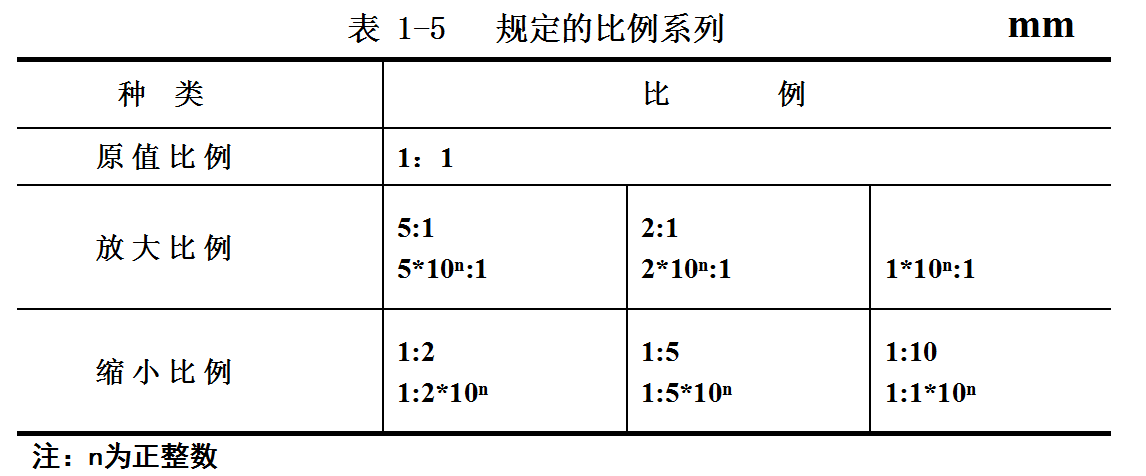

需要按比例绘制图样时，应由表1-5规定的系列中选取适当的比例。

3．标注方法

（1） 比例符号应以“：”表示。比例的表示方法如1：1；1：500；20：1等。

（2） 比例一般应标注在标题栏中的比例栏内。必要时，可在视图名称的下方或右侧标注比例。

1.1.3 字体

1．基本要求

（1）书写字体必须做到字体工整、笔画清楚、间隔均匀、排列整齐。

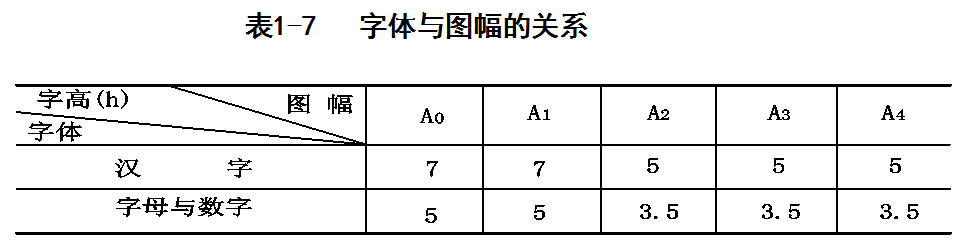

（2）字体高度h的公称尺寸系列为1.8 mm，2.5 mm，3.5 mm，５ mm，7 mm，10 mm，14 mm，20 mm，字体的高度代表字体的号数。

（3）汉字应写成长仿宋体，并应采用国家正式公布的简化字。汉字的高度h不应小于3.5 mm，其中字宽一般为h/ 2 。

（4）字母和数字可写成斜体和直体，斜体字字头向右倾斜，与水平方向成75度。

2．字体示例

点击查看动画

点击查看动画

点击查看动画

1.1.4 标 题 栏

GB/T 10609.1—2008 规定了技术图样中标题栏的基本要求、内容、尺寸与格式（请参考文字教材P10）。

1.1.5 明 细 栏

装配图中一般应有明细栏。 GB/T 10609.2—2009 规定了技术图样中明细栏的基本要求、内容、尺寸与格式（请参考文字教材P10）。

1.1.6 制图作业中采用的标题栏、明细栏

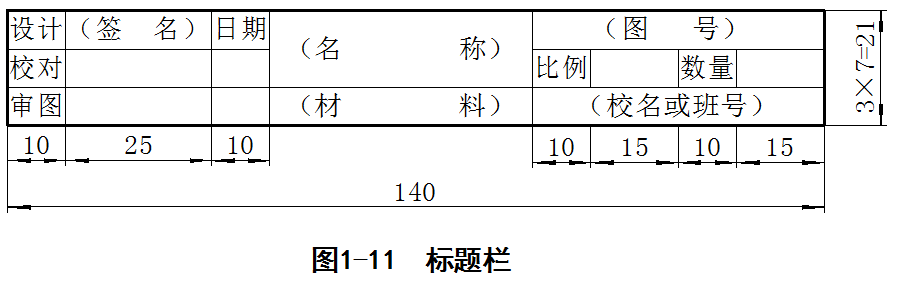

为适应生产的需要，国家标准技术制图的标题栏、明细栏其包含内容较广，所占幅面较大，学生制图中常采用简化的标题栏、明细栏。标题栏建议采用图1-11所示的尺寸与格式，装配图的明细栏建议采用图1-12所示尺寸与格式。

明细栏 一般由序号、代号、名称、数量、材料、质量、备注等组成。一般配置在装配图中标题栏的上方。按由上而下的顺序填写，其格式应根据需要而定。
