3）尺寸线不能用轮廓线、轴线、中心线等其他图线代替或画在其延长线上。当一处有几条尺寸线相互平行排列时，大尺寸要注在小尺寸外面，以避免尺寸线与尺寸界线相交。

4）尺寸数字一般注写在尺寸线的上方，也允许注写在尺寸线的中断处。

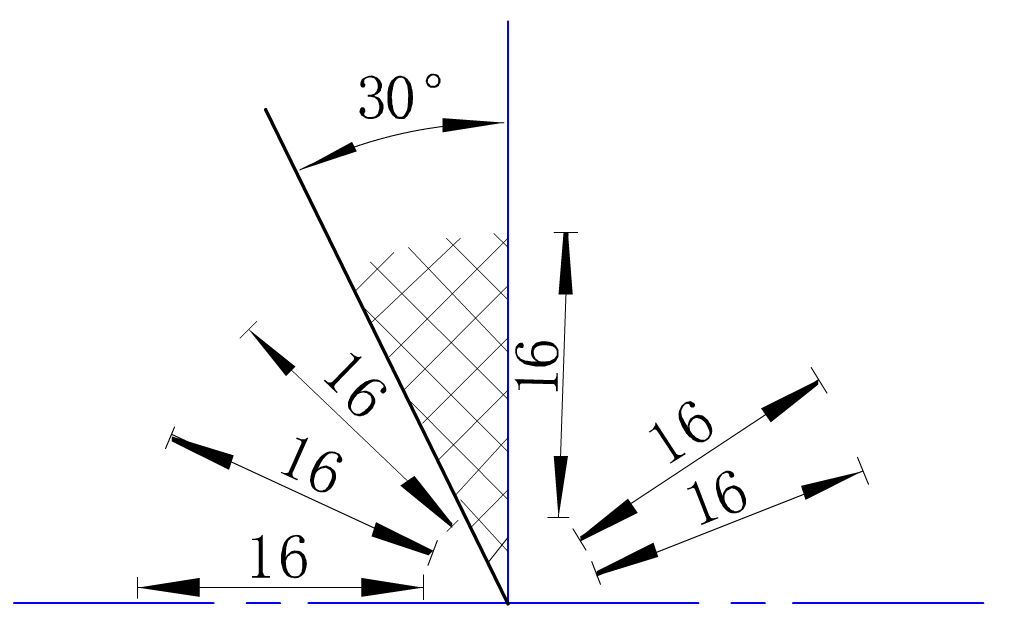

5）尺寸数字的方向，一般顺着尺寸线的方向注写，数字的高度方向与尺寸线垂直。

点击查看动画

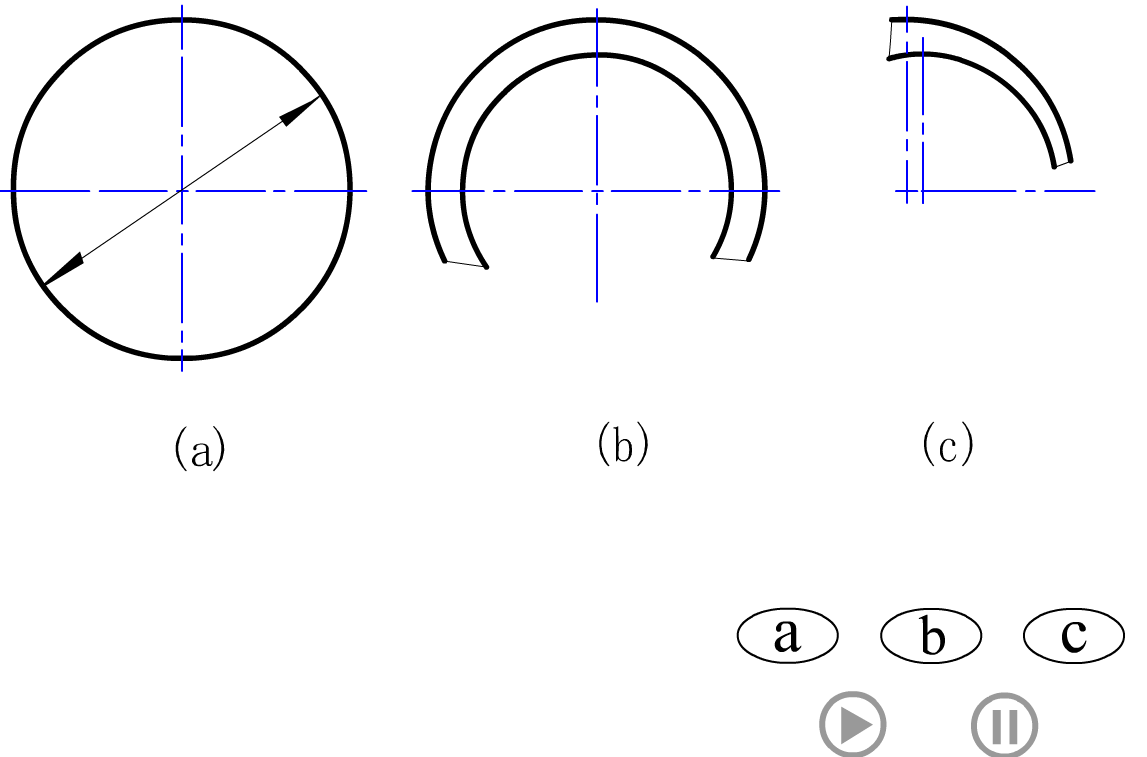

（2）圆和圆弧尺寸的注法

标注直径尺寸时，应在尺寸数字前加注符号“Φ”，标注半径尺寸时则应加注符号“R”。当圆弧大于半圆时，应按直径标注，尺寸线无箭头的一端应超出圆心少许。

点击查看动画

（3）角度尺寸的注法

（4）球面尺寸的注法：标注球面的直径或半径时，应在符号“Φ”或“R”前再加注符号“S”。

（5）小尺寸的注法：当标注尺寸的部位较小，无足够位置画出箭头或书写数字时，一般采用如下形式标注。

（6）薄板零件厚度尺寸的注法：如果只用一个视图表示薄板零件的形状，则在标注其厚度时可在尺寸数字前加注符号“δ”。

（7）任何图线都不可穿过尺寸数字，否则必须将该图线断开。
