（3）螺纹的分类：

1）按螺纹的牙型分类：有普通螺纹、梯形螺纹、圆柱管螺纹和方形螺纹等。

2）按螺纹的用途分类：有连接螺纹和传动螺纹。用做连接螺纹的有普通螺纹和圆柱管螺纹；用做传动螺纹的有梯形螺纹、锯齿形螺纹和方形螺纹。

3）按螺纹的标准化程度分类： 标准螺纹、 特殊螺纹、非标准螺纹。

2．螺纹的规定画法：

螺纹按真实形状进行投影的画法非常麻烦，为了画图简便，在机械制图中，螺纹不按真实投影画出，而是按国家标准规定的简化画法绘制。

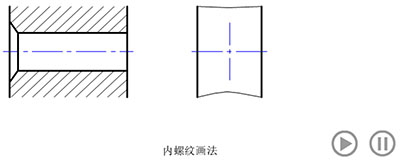

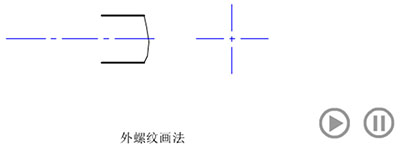

（1）单个螺纹的画法：

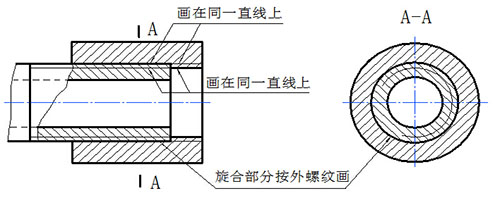

（2）内、外螺纹旋合时的画法：

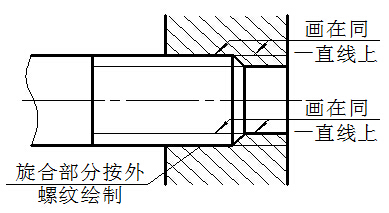

内、外螺纹旋合部分按外螺纹画，未旋合部分按各自的规定画法画出。

点击查看动画

点击查看动画

螺纹旋合的画法

在绘图时应遵守的一些基本规定：

1）两零件的接触表面画一条线，不接触表面画两条线。

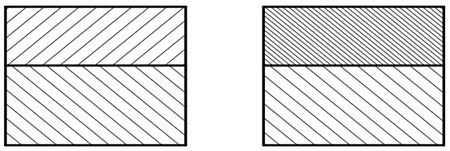

2）在剖视图中，为区别相邻两零件，它们的剖面线方向应相反， 或同方向而取不同间距。

3）当剖切平面通过实心体（或标准件）轴线时，这些零 件均按不剖绘制。

4）在一组视图中，同一个零件的剖面线应间隔相等、方向相同。

3．螺纹的标注：

由于各种螺纹都采用简化画法，所以在视图上无法表示出螺纹的牙型、公称直径、螺距、导程（与线数）和旋向等螺纹要素，故在图形上要用螺纹的规定标记注出螺纹的要素。

（1）螺纹的规定标记：

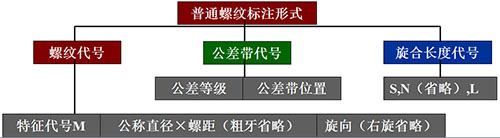

1）普通螺纹的规定标记：普通螺纹的规定标记由螺纹代号——螺纹公差带代号——螺纹旋合长度代号3部分组成。

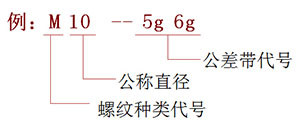

由上述规定标记可知，该螺纹为粗牙普通螺纹，外螺纹，公称直径为10 mm，右旋，螺纹中径公差带为5 g，大径公差带为6 g，旋合长度为N组。

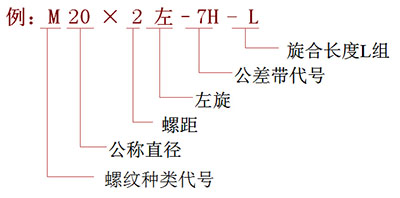

由上述规定标记可知，该螺纹为细牙普通螺纹，内螺纹，公称直径为20 mm，螺距为2 mm，左旋，内螺纹中径、小径公差带皆为7H，旋合长度为L组。
