2）梯形螺纹的规定标记:

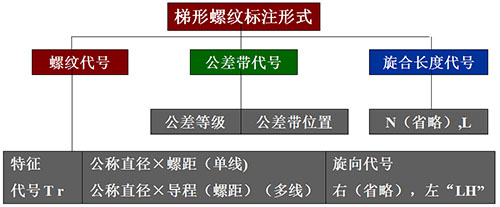

梯形螺纹的规定标记由螺纹代号——螺纹公差带代号——螺纹旋合长度代号3部分组成。

由上述规定标记可知，该螺纹为单线梯形内螺纹公称直径为16 mm，螺距为4 mm，右旋，中径公差带为7H，旋合长度为N组。

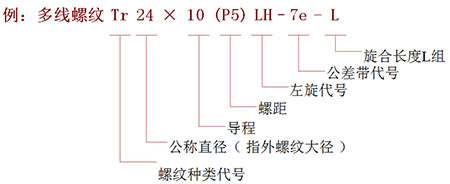

由上述规定标记可知，该螺纹为双线梯形外螺纹，公称直径为24 mm，导程为10 mm，螺距为5 mm，左旋，中径公差带为7 e，旋合长度为L组。

3）圆柱管螺纹的规定标记：

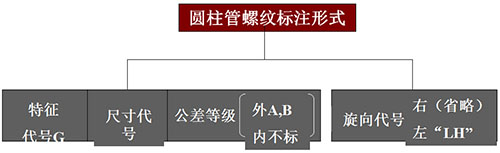

圆柱管螺纹的规定标记由螺纹特征代号、尺寸代号、公差等级代号和旋向代号组成。

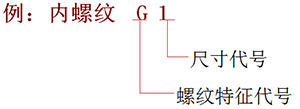

由上述规定标记可知，该螺纹为圆柱管螺纹的内螺纹，尺寸代号为1，右旋螺纹。

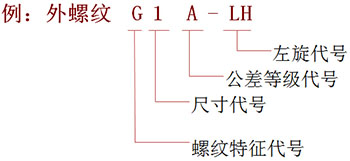

由上述规定标记可知，该螺纹为圆柱管螺纹的外螺纹，尺寸代号为1，公差等级为A级，左旋螺纹。

（2）螺纹标记在图样上的标法：

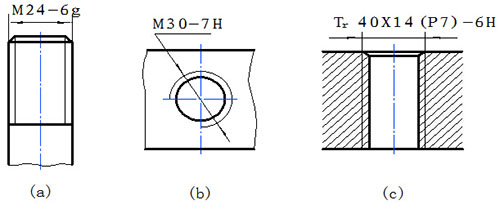

1）普通螺纹和梯形螺纹的标记注法。

2）管螺纹由螺纹的外径上用引出线引出标注。

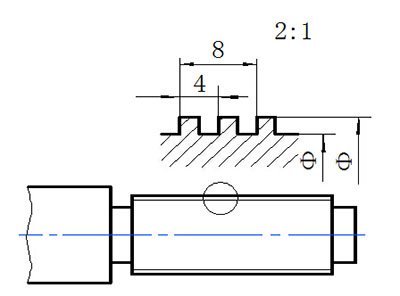

3）非标准螺纹应将牙型放大，标注出牙型结构的全部尺寸。

8.1.2　螺纹紧固件

1．螺纹紧固件的种类

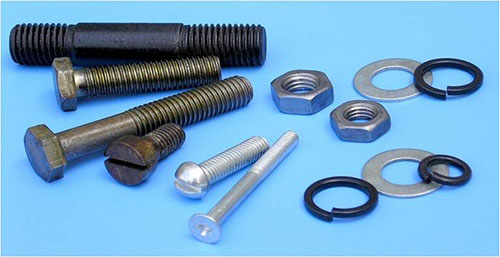

螺纹紧固件包括螺栓、螺钉、双头螺柱、螺母、垫圈等。通常根据螺纹紧固件的主要尺寸和标记，在相应的标准手册中即可查出该零件的详图及全部尺寸。
