2．连接件及被连接件的常见结构

（1）螺纹末端及倒角：国家标准GB/T 2—1985规定了外螺纹末端的形式如图所示。

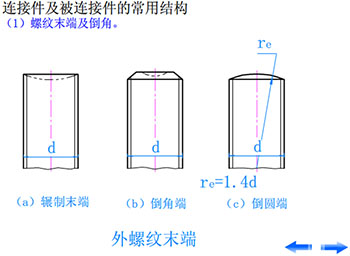

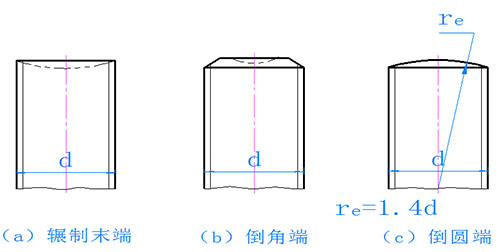

图8-9 外螺纹末端

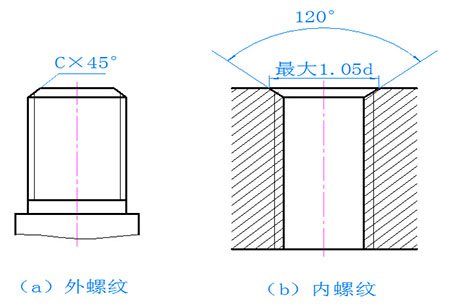

图8-10 内、外螺纹倒角

点击查看动画

（2）螺纹收尾、退刀槽和肩距：

结束螺纹加工时，螺纹由深变浅形成一段不完整牙型，称为螺尾。

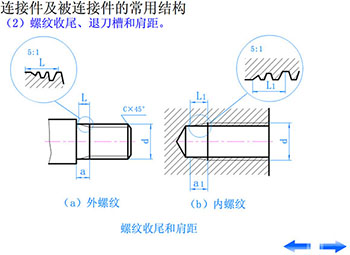

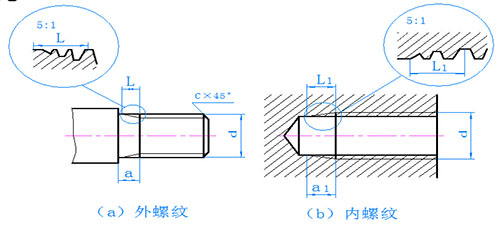

图8-11 螺纹收尾和肩距

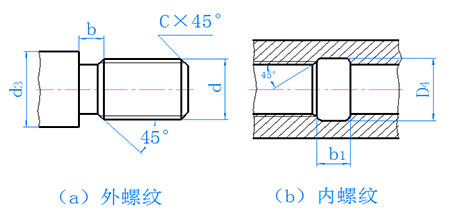

图8-12 螺纹退刀槽

点击查看动画

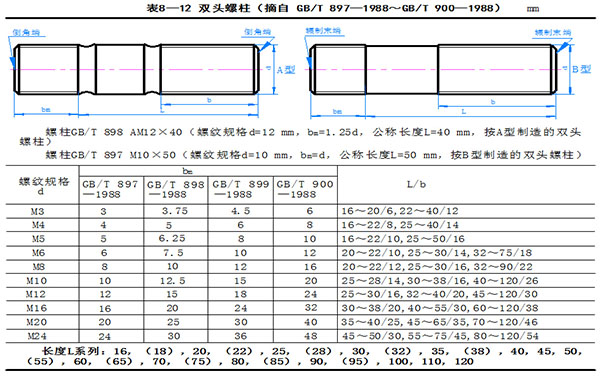

（3）螺纹不通孔的画法：

螺纹连接中，常在较厚的被连接件上加工出螺纹不通孔，装配时旋入螺钉或双头螺柱。
