点击查看动画	点击查看动画

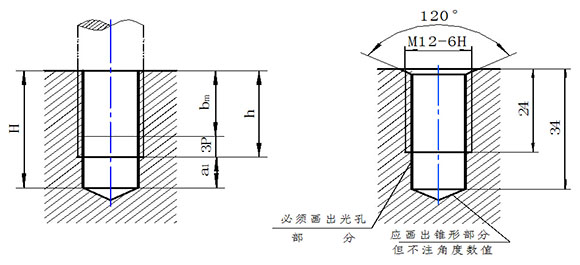

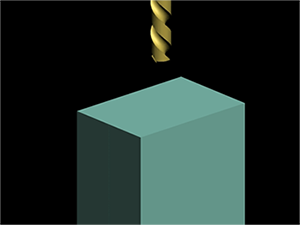

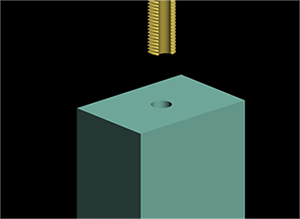

螺纹不通孔的画法和尺寸注法

点击查看动画

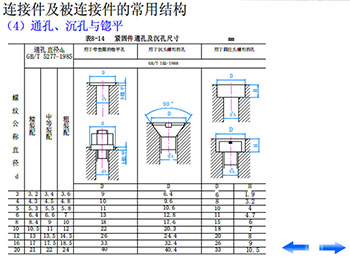

（4）通孔与沉孔：

1）通孔：被连接件上加工出的螺杆穿过的光孔。其直径略大于螺纹 大径。

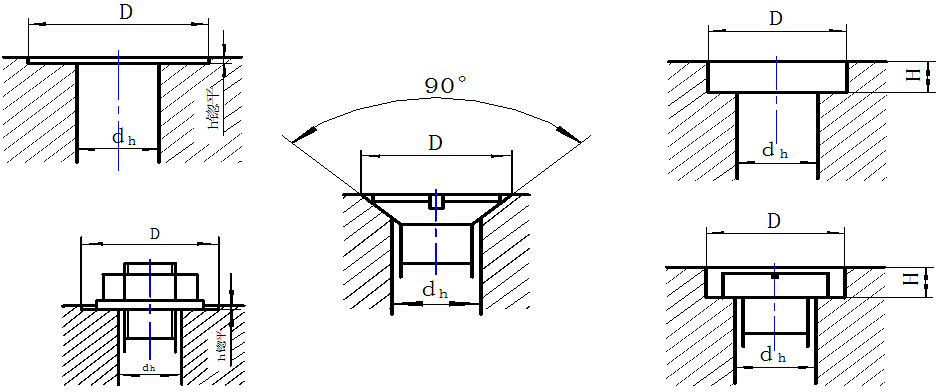

2）沉孔：在螺钉连接中，如果要求螺钉的头部不露出被连接零件的表面，在零件表面应加工出圆凹坑，即沉孔。

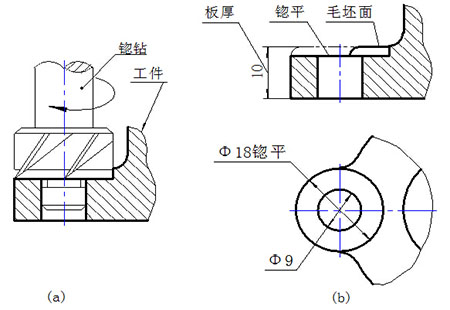

3）锪平：螺纹连接时，为了使螺栓头、螺钉头、螺母或垫圈与被连接件表面接触平稳，常在铸造的被连接件表面加工出与通孔同轴线而大于垫圈直径的浅凹坑，这种加工称锪平。

点击查看动画

8.1.3 螺纹连接件的装配画法

1．螺栓连接：

螺栓穿过两被连接零件的通孔（其直径大于要穿入的螺栓大径），然后套上垫圈，再旋紧螺母，这样就把被连接的两零件连接起来。这种连接形式适用于两被连接零件不太厚的情况。
