3．配合

公称尺寸相同，相互结合的孔和轴公差带之间的关系称为配合。根据相配合的孔、轴公差带的相对位置，配合分为3类。

（1）间隙配合：具有间隙（包括最小间隙等于零）的配合。

（2）过盈配合：具有过盈（包括最小过盈等于零）的配合。

（3）过渡配合：可能具有间隙或过盈的配合。

点击查看动画

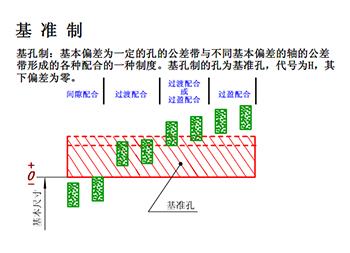

4．基准制

国家标准规定了两种基准制，即基孔制和基轴制。基孔制的孔为基准孔，代号为H，其下偏差为零。基轴制的轴为基准轴，代号为h，其上偏差为零。

一般情况下，优先选用基孔制。

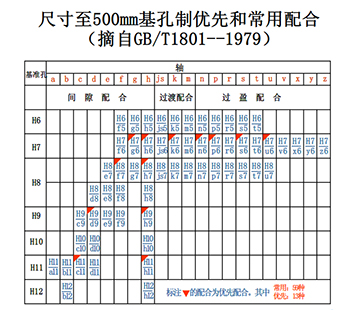

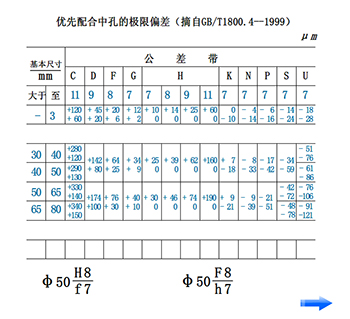

5．常用和优先选用的配合

基孔制的常用配合有59种，其中优先选用的有13种；基轴制的常用配合有47种，其中优先选用的也是13种。

点击查看动画

点击查看动画

点击查看动画

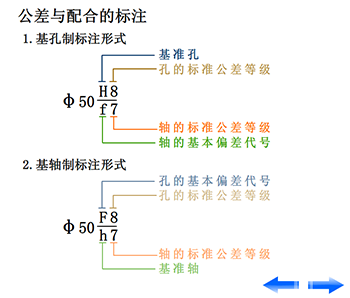

6.公差与配合的标注

（1）装配图上的标注：在装配图上标注时，应注出配合部位的公称尺寸和配合代号。

（2）零件图上的标注：在零件图上标注公差有以下３种形式。

1）在孔或轴的公称尺寸后面，只标注出公差带代号；

2）在孔或轴的公称尺寸后面，同时标注公差带代号和上、下偏差数值，此时，上、下偏差必须加上括号；

3）在孔或轴的公称尺寸后面，标注上、下偏差的数值。

点击查看动画

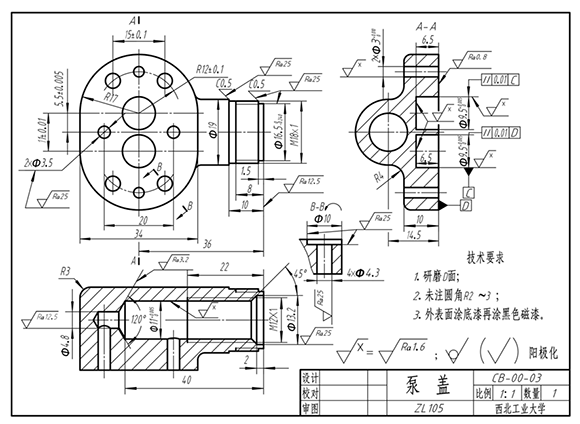

零件图阅读

1、概括了解

2、分析视图

3、分析尺寸

4、了解技术要求
